Tampons de Jauge
Le tampon de jauge est un équipement mécanique installé sur la verticale de pige permettant un accès rapide, sécurisé et direct au produit stocké dans un bac. Il facilite le jaugeage manuel en garantissant un point d’entrée fiable et conforme à la législation française.
Bénéfices
- Accès rapide et simplifié au produit pour les opérations de jaugeage
- Raccordement standardisé : brides PN10/16 ou PN20
- Sécurité d’intervention assurée par un système de verrouillage robuste
- Conforme à la réglementation française pour un montage sur verticale de pige
- Disponibilité multi-tailles : 4’’, 6’’ et 8’’ pour s’adapter à toutes les configurations
Avantages
Installation
Le tampon de jauge se monte sur la verticale de pige du bac, avec un raccordement par bride normalisée PN10/16 ou PN20. Son design compact permet une intégration facile dans les installations neuves ou existantes, sans modification lourde.
Technologie

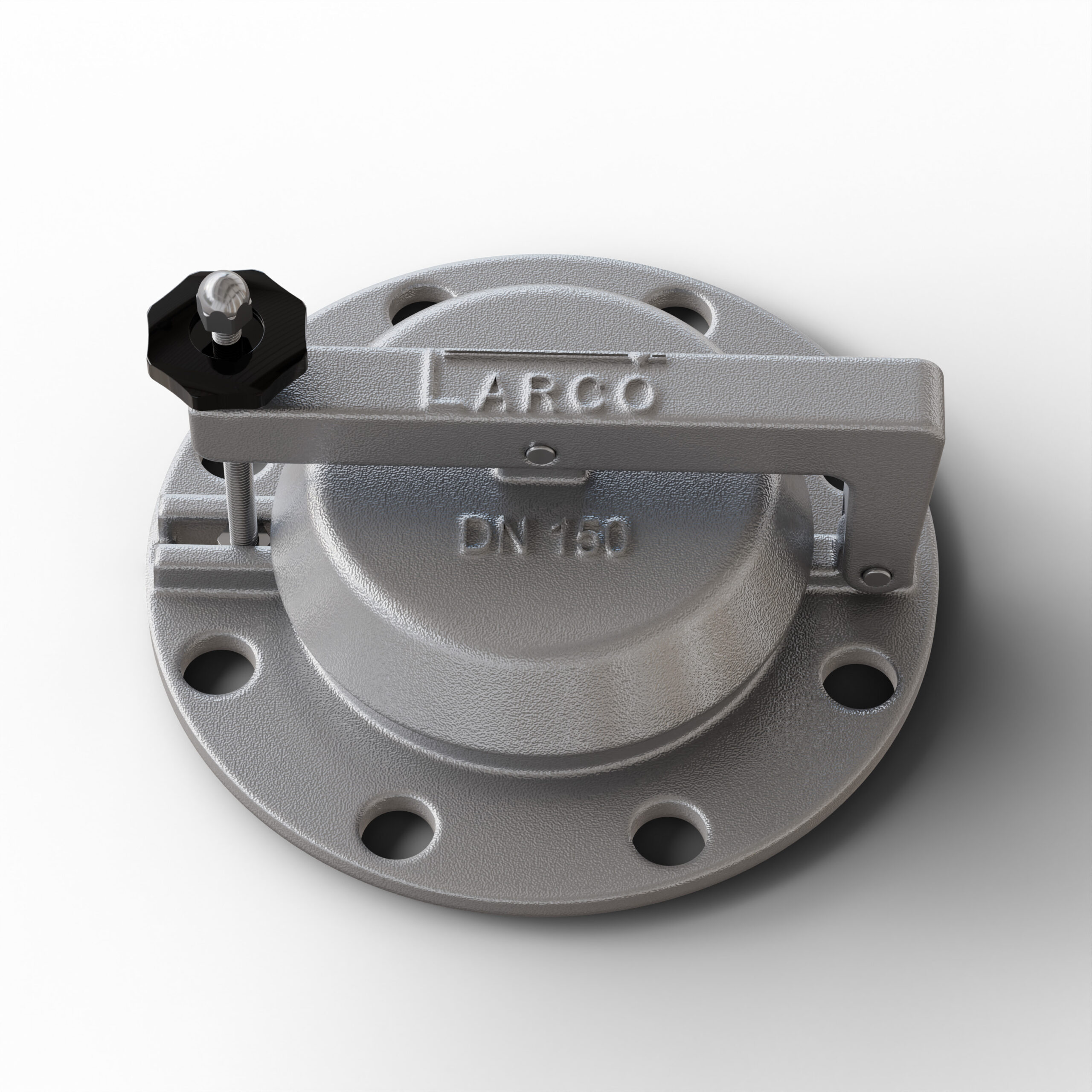

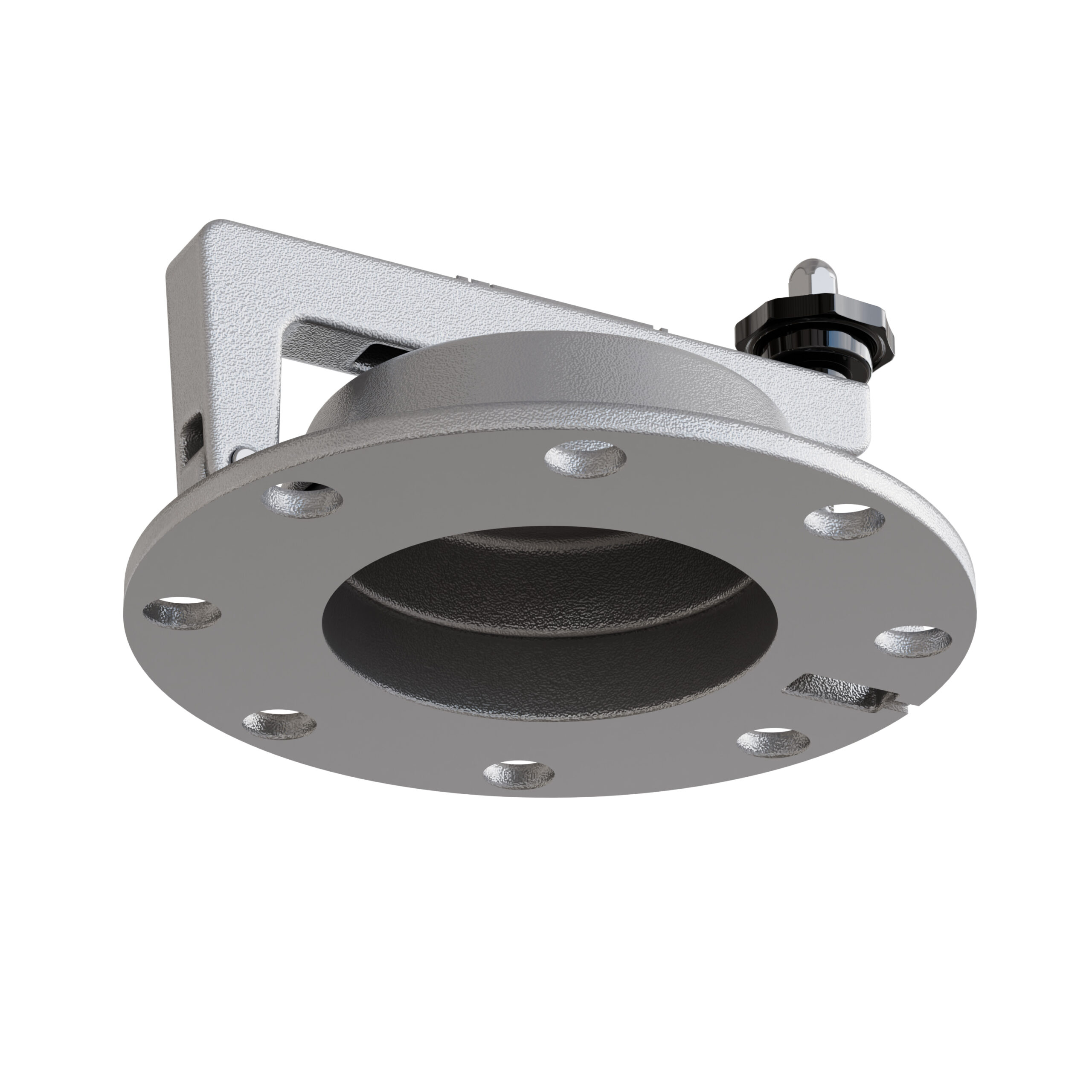

Le tampon de jauge est composé d’un corps en aluminium, d’un joint en nitrile garantissant l’étanchéité, d’une vis de verrouillage en inox 304 et d’un volant de verrouillage en bakélite.
Ce mécanisme assure un accès rapide tout en évitant toute ouverture accidentelle, même en cas de pression ou de vibration.
Testabilité
- Pas de testabilité
Options
- Kit pour tampon de jauge qui comprend un joint plat et de la boulonnerie (disponible pour les 3 tailles).
Certifications
- Conforme à la législation française pour le montage sur verticale de pige
Informations nécessaires
Diamètre souhaité:
DN 100 (4’’)
DN 150 (6’’)
DN 200 (8’’)
- Type de bride (PN10/16 ou PN20 (ANSI 150))
