SONDES DE NIVEAUX POUR RESERVOIRS A PRESSION ATMOSPHERIQUE

Différentes technologies pour s’adapter à vos applications et à vos besoins.

Les différentes sondes anti-débordement pour hydrocarbures liquides :

 Sonde DOCIL C400 : Sonde anti-débordement à capteur optique

 Sonde MCG 1090 : Sonde anti-débordement à capteur mécanique

 Sonde DNM600 ou DNC600 : Sonde anti-débordement pour bac à écran flottant interne ou toit flottant

SONDE ANTI-DEBORDEMENT à capteur optique DOCIL C 400

SIMPLICITÉ DE CABLAGE :

  • Pour une sonde comportant 1 ou 2 capteurs, seul un câble 1 paire (de type 01-IP-09-EG-FA) est nécessaire pour la raccorder au système de traitement

CERTIFICATION ATEX :

  • Catégorie & zone : II 1 G
  • Protection électrique : Ex ia IIC T5 Ga
  • Température ambiante d’emploi : –20°C à +60°C
  • Lieu d’installation : Zone 0, 1 ou 2 GAZ
  • Numéro de l’attestation d’examen CE de type : LCIE 03 ATEX 6105 X

TYPES DE MONTAGE :

  • Montage sur piquage externe (sur la robe du bac)
  • Montage sur piquage de toit



ADAPTABILITÉ :

  • Les réglages des capteurs de la sonde DOCIL C 400 sont modifiables à souhait.



TESTABILITÉ :

  • La sonde DOCIL C 400 est le seul système sur le marché qui comporte un dispositif de test de fonctionnement. Ce dispositif est intégré à la sonde et fonctionne « en réel » en injectant de produit stocké dans le réservoir sur le capteur.
  • Le test de la sonde s’effectue bac en exploitation, sans devoir la démonter.

CONFIGURATIONS POSSIBLES :

  • Sonde DOCIL C 400 C :

Sonde équipée de 1 capteur de niveau (Ex : NTH)
Le traitement des informations se fait via une carte 9533

  • Sonde DOCIL C 400 D :

Sonde équipée de 2 capteurs de niveau (Ex : NH et NTH)
Le traitement de l’information se fait via une carte 9533

  • Sonde DOCIL C 400 E :

Sonde équipée de 3 capteur de niveaux (Ex : NE, NH et NTH)
Le traitement des informations se fait via deux cartes 9533

PRINCIPE DU CAPTEUR DOCIL

Capteur DOCIL - Larco

Le capteur DOCIL est composé d’un cône en verre et d’un circuit électronique contenant entre autre un émetteur de signal lumineux infrarouge et un récepteur.
Le capteur DOCIL fonctionne sur le principe optique de la réflexion / réfraction.

Caractéristiques du capteur DOCIL

  • Précision : 0.1mm
  • Temps de réponse : 1ms
  • Ce capteur est certifié ATEX

En effet, lorsque le cône en verre n’est pas immergé dans le liquide, le signal optique est intégralement réfléchi vers l’émetteur :

En revanche, lorsque le cône est immergé dans un liquide (hydrocarbure), le signal lumineux est réfracté et le récepteur ne reçoit plus le signal, entraînant alors le déclenchement d’une alarme :

DETECTEUR MCG 1090 Détecteur anti-débordement à capteur mécanique

Détecteur-MCG-1090

TYPES DE MONTAGE :

  • Montage sur bac à toit fixe et écran flottant
  • Montage sur bac à toit fixe sans écran flottant interne



ADAPTABILITÉ :

  • Les hauteurs de détections sont modifiables à souhait



TESTABILITÉ :

  • La sonde MCG1090 peut être équipée (en option) d’un mode de test « remote check »
  • Le test ne nécessite ni de démonter la sonde, ni de monter sur le toit du bac (testable directement depuis l’armoire de traitement)



CERTIFICATION ATEX :

  • Catégorie & zone : II 1/2 G Ex d IIB T6
  • Température ambiante d’emploi : -20°C à +40°C
  • Lieu d’installation du capteur : Zone 1 ou 2 GAZ (le câble et les flotteurs sont en Zone 0, 1 ou 2)
  • Numéro de l’attestation d’examen CE de type : ITS 03 ATEX 11523

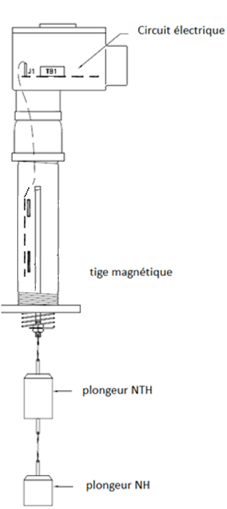

Hors hydrocarbure, le poids des flotteurs tire la tige magnétique vers le bas de la sonde :

  • Les contacts secs à lames souples NH et NTH ne sont pas sollicités
  • Aucune alarme n’est active

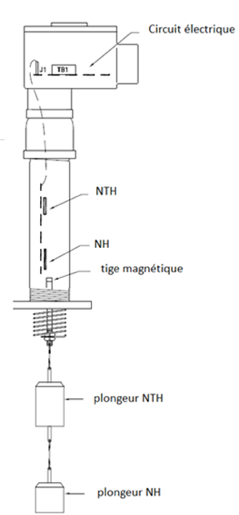

Lorsque les flotteurs sont immergés, le poids apparent sur la ligne est plus faible grâce à la poussée d’Archimède.

  • Avec l’aide de la force de rétractation du ressort, la tige magnétique remonte à l’intérieur de la sonde
  • Lorsque la tige passe à côté du premier contact sec, il y a déclenchement de la première alarme  (Ex : NH)
  • Lorsque la tige passe à côté du deuxième contact sec, il y a déclenchement de la deuxième alarme (Ex : NTH)

SONDE ANTI-DEBORDEMENT DNM/DNC600

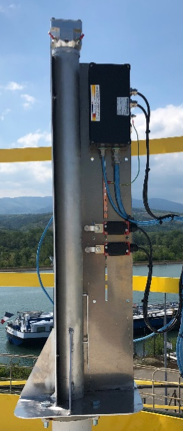

DNM 600
DNC 600

TYPES DE MONTAGE:

  • Piquage de toit
  • Bac avec toit fixe et écran flottant interne
  • Bac à toit flottant

ADAPTABILITÉ:

  • DNM 600 :
  • Réglages des capteurs optiques à souhait
  • Réglages des contacteurs mécaniques à souhait
  • DNC 600 :
  • Réglages des contacteurs mécaniques à souhait
  • Dépourvu de capteurs optiques

TESTABILTÉ :

  • DNM 600 :
  • Equipé d’une sonde DOCIL C 400 à capteur optique avec test « réel » en injectant de l’hydrocarbure dans les orifices prévus à cet effet
  • Les contacteurs mécaniques peuvent être testé pas simple action manuelle
  • DNC 600 :
  • Equipé seulement de contacteurs mécaniques, l’équipement peut être testé par simple action manuelle

SIMPLICITÉ DE CABLAGE :

  • DNM 600/ DNC600 :
  • Seuls deux câbles 1 paire (de type 01-1P-09-EG-FA) ou un câble multipaire (type 03-IP-09-EG-FA ou 01-IQ-09-EG-FA)

CONFIGURATIONS POSSIBLES :

  • DNM600  :

Sonde équipée de 1 ou 2 capteurs optiques en redondance de 1 ou 2 contacteurs mécaniques ATEX

Certification ATEX :

Catégorie & zone : II 2 G
Protection électrique : EEx d IIC T6
Température ambiante d’emploi max: -20 à +65°
Lieu d’installation : Zone 0, 1 ou 2 GAZ
Numéro de l’attestation d’examen CE de type : TÜV 03 ATEX 2043X


Le traitement de l’information se fait via deux carte 9533

  • DNC 600 :

Sonde équipée de 1 ou 2 contacteurs mécaniques seulement

Le traitement de l’information se fait via une carte 9533

PRINCIPE DE LA SONDE DNC 600

1. Le niveau de produit est sous les seuil de détection :

  • La sonde DNC 600 n’est pas en appui sur le toit flottant
  • Les contacteurs mécaniques ne sont pas activés

2. Le niveau de produit a atteint le premier seuil de détection:

  • La sonde DNC 600 est en appui sur le toit flottant
  • Le premier contacteur mécanique est activé

3. Le niveau de produit a atteint le deuxième seuil de détection:

  • La sonde DNC 600 est en appui sur le toit flottant
  • Les deux contacteurs mécaniques sont activés

PRINCIPE DE LA SONDE DNM 600

1. Si l’écran ou le toit flottant monte avec le niveau de produit :

  • La sonde DNM 600 se met en appui sur le toit
  • Plus le toit monte et plus la sonde coulisse dans sont support
  • En coulissant dans son support la sonde actionne les contacteur mécaniques positionnés judicieusement sur le support
  • Les alarmes se déclenchent aux seuils de niveaux souhaités

2. Si l’écran ou le toit flottant coule:

  • La sonde DNM 600 équipé de capteurs optiques assure une redondance de sécurité
  • Les capteurs optiques assureront le déclenchement des alarmes lors de la monté de produit dans le bac

CARTE DE TRAITEMENT 9533 SIL2

La carte 9533 possède une architecture électronique à base de composants électroniques répandus et de 3 relais. Cette carte permet le traitement de n’importe quel détecteur LARCO DOCIL C.

En plus de traiter les informations de détection et de défaut des détecteurs, cette carte effectue en permanence une surveillance de ligne permettant d’effectuer un diagnostic rapide et efficace dans le cas d’un défaut de système.

La carte 9533 comporte en face avant 4 voyants dont les combinaisons permettent de connaitre précisément l’état du détecteur :

La carte 9533 délivre 3 doubles contacts secs récupérables directement par automatisme ou relayage du site :

    • Un contact N1 (niveau 1)
    • Un contact N2 (niveau 2)
    • Un contact D (défaut)

INFORMATIONS NECESSAIRES

Type de bac (bac à toit fixe, toit flottant, avec ou sans écran flottant interne,…)
Type de piquage (piquage sur toit de bac, piquage sur la robe)
Diamètre du piquage et de la bride de montage (fourniture de la bride possible par LARCO)
Produit stocké
Longueur de la sonde
Site utilisateur
