Aspiration Flottante
L’aspiration flottante est un système de soutirage conçu pour prélever uniquement la couche supérieure d’un liquide stocké dans un bac. En se maintenant à la surface grâce à un flotteur, elle permet de récupérer le produit le plus pur, en évitant les dépôts ou particules présents au fond du réservoir.
Solution pour l’intégrité et la qualité des produitsPerformance & excellence opérationnelle
Bénéfices
- Soutirage du produit le plus pur : idéal pour le kérosène ou carburants sensibles (SAF, JET A-1…)
- Réduction du temps de décantation avant soutirage jusqu’à 70%
- Préservation des équipements : réduit l’encrassement des filtres en aval
- Polyvalence : fonctionne avec divers produits pétroliers (Jet A1, gasoil, brut…)
- Prise d’échantillons facilitée à différents niveaux pour un contrôle qualité rigoureux
- Robustesse et fiabilité du système grâce au joint tournant symétrique T2000 pour une meilleure répartition des contraintes.
- Préservation de la pompe de soutirage : Grace à la conception symétrique du joint tournant, on observe une réduction des pertes de charge.
- Conforme aux recommandations JIG pour le marché aéronautique
- Adaptable à tout type de volume : diamètre de 2“ à 30“.
Avantages
Installation

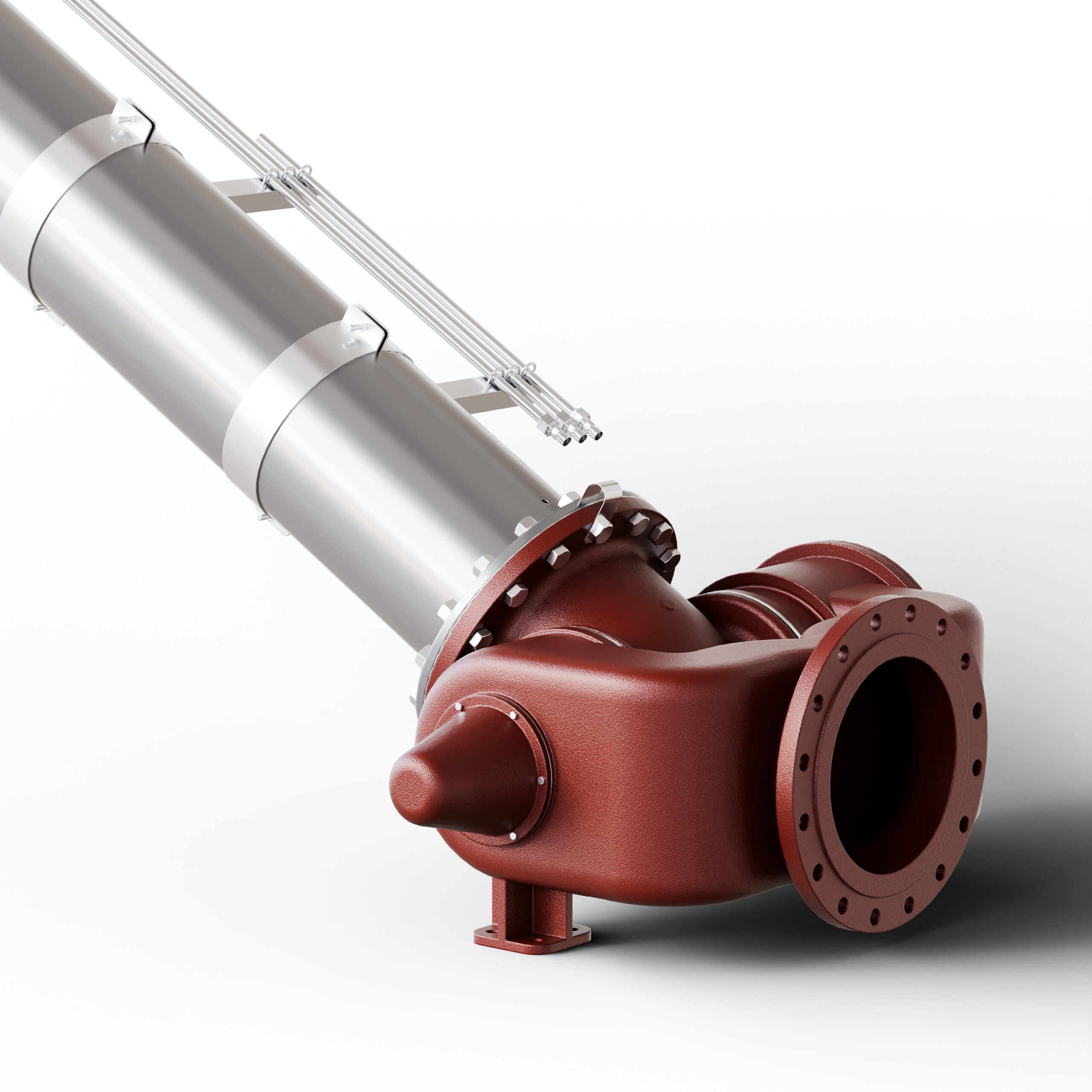

L’aspiration flottante est installée à l’intérieur du réservoir et connectée à la tuyauterie de soutirage via un joint tournant T2000 certifié ATEX permettant la rotation du bras flottant.
Technologie

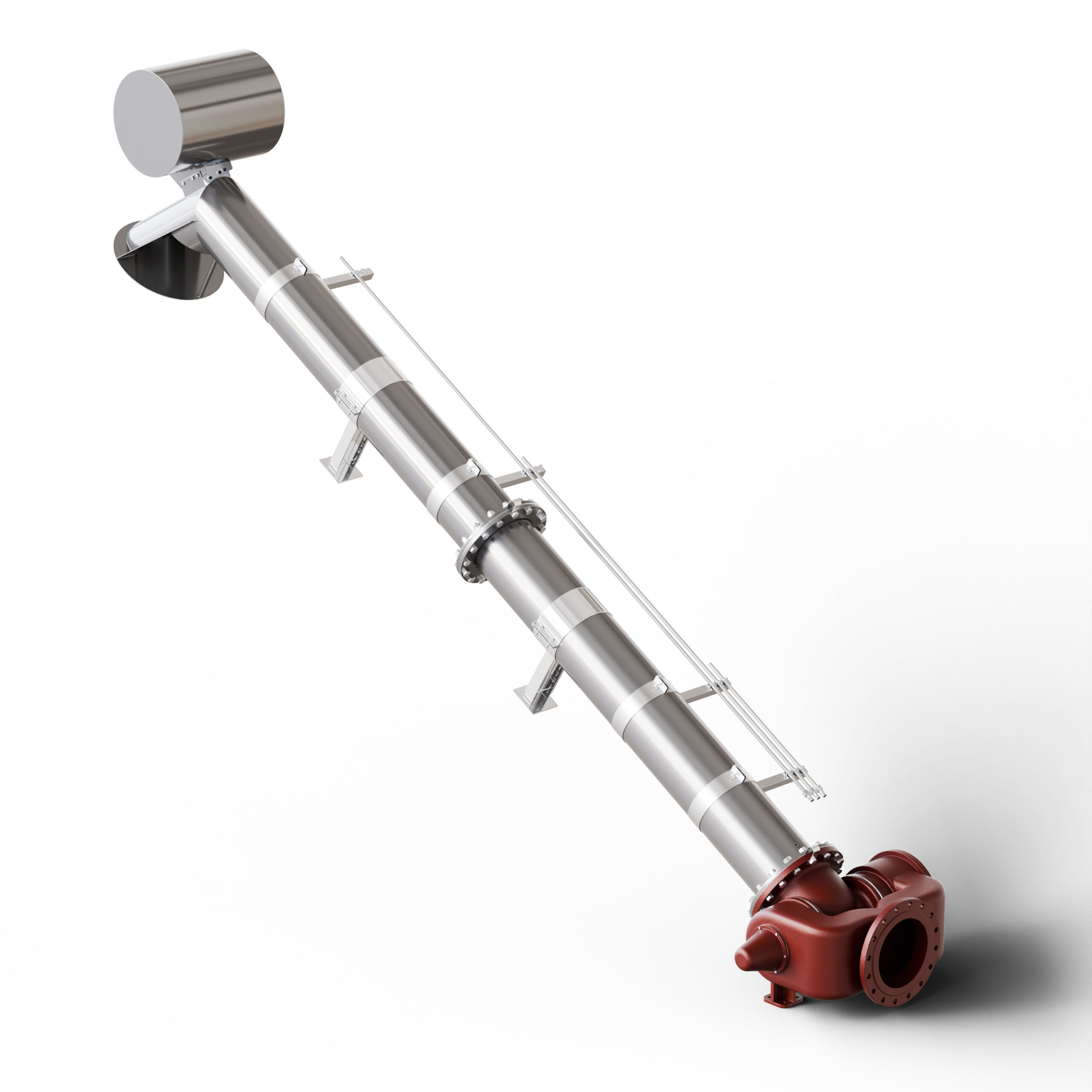

Le système est constitué d’un bras rigide, équipé d’un flotteur qui maintient en permanence l’aspiration en surface. Le joint tournant symétrique T2000, robuste et étanche, assure la rotation sans perte ni contrainte.
La technologie est conçue pour une fiabilité maximale, même dans des conditions exigeantes (température, pression, agressivité du produit).
Testabilité
- Teste de flottabilité via un câble relié au toit du réservoir et à l’aspiration flottante
- Position visible via indicateur de niveau externe (option)
- Possibilité d’ajouter un dispositif de prélèvement d’échantillons pour contrôler la qualité du produit à différents niveaux
- Vérifications mécaniques simples lors des arrêts techniques
Options
- Double bras pour les tailles comprises entre 2’’ et 10’’
- Indicateur de position de l’aspiration flottante
- Prise d’échantillons multi-niveaux (1/3 et 2/3)
- Réalisation en aluminium ou acier inoxydable pour produits corrosifs
- Version « Écrémeur » pour recueillir par gravité une couche de produit indésirable
- Large gamme de diamètres disponibles : de 2” à 30”
Certifications
- Joint tournant T2000 certifié ATEX II 2G c IIB T6 (-20 °C à +60 °C)
- Matériaux conformes aux exigences JIG pour carburants aéronautiques
Informations nécessaires
- Diamètre du réservoir
- Type de réservoir (horizontal / vertical)
- Configuration du réservoir (toit fixe, toit flottant, présence d’écran flottant)
- Type de produit stocké
- Conditions d’exploitation (température, pression)
- Hauteur de soutirage souhaitée
- Débit de soutirage souhaité
- Contraintes spécifiques (corrosion, compatibilité aviation, etc.)
Success Story
Thappline – Thaïlande
Pour Thappline, LARCO a conçu une aspiration flottante inox de 30’’, répondant à des exigences techniques inédites.
En savoir plus TOTALENERGIES – Raffinerie de Donges
LARCO a fourni une aspiration flottante et un écran flottant à TOTALENERGIES pour sa raffinerie de Donges en moins de 6 semaines, assurant une remise en service rapide et sécurisée.
En savoir plus
